一種單機雙系統除濕空調器的制作方法

　　本實用新型涉及房間空調器技術領域，尤其是具有除濕功能的除濕空調器結構及其控制方法。

　　背景技術：

　　傳統的房間空調器，一般僅由壓縮機、毛細管、四通換向閥、雙路換熱器和室內換熱器等部件組成，分別可實現制冷和制熱兩種功能，但同時僅能實現一個制冷循環。傳統房間空調器運行在制冷功能時，其出風的相對濕度為機器露點(約為93％)，在夏季，由于室外溫度比較高，能夠傳入房間較大的熱量，尚能維持房間相對濕度在要求范圍內，但在潮濕季節，由于室外溫度不夠高，傳入房間的熱量比較小，這時房間空調效果就是濕冷，即溫度低、相對濕度高，這不僅給房間的人員帶來極不舒適感，而旦還會導致房間內物品因(濕度大)潮濕而發生霉變。解決的唯一辦法就是給空調器的出風加熱(專業術語為再熱)，但傳統空調沒有這方面的設計。

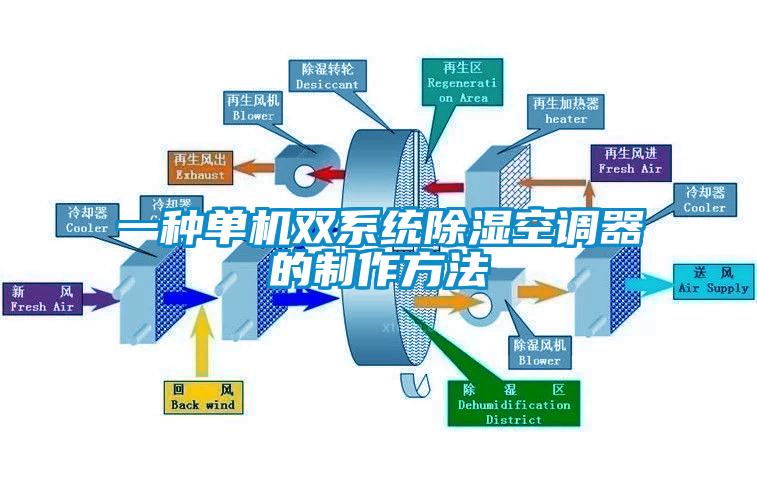

　　現有公開的復合式空調系統結合了干燥除濕裝置與傳統的冷卻系統，除濕裝置用來處理濕空氣的潛熱，傳統的冷卻系統處理空氣的顯熱。比較傳統的冷卻壓縮式制冷設備和除濕制冷可以得到以下不同之處:(1)使用的能源不同，這是除濕空調的節能優勢所在；(2)壓縮式制冷系統為單純的傳熱過程，而除濕空調系統則是傳熱、傳質兩個過程同時進行，相互耦合。除濕空調系統具有除濕能力強、有利于改善室內空氣品質、處理空氣不需再熱、工作在常壓、適合中小規模太陽能熱利用以及靈活性等特點。混合式干燥冷卻系統包括除濕器、蒸發冷卻裝置、壓縮制冷裝置。干燥除濕裝置能夠利用低品位能源，并且在處理潛熱負荷方面具有優勢。

　　為了使房間空調器間時具有空調器和除濕機的功能，國內多個專利將室內熱交換器分成兩個部分，一個作為蒸發器，另一個作為冷凝器，通過節流裝置和控制閥門進行切換，并通過設置溫度、濕度傳感器進行控制，從而實現潮濕季節的除濕功能。由于這些系統的設計和結構比較較復雜，一方面增加了空調器的成本，另一方面增大了空調室內機的體積，難以應用推廣。

　　技術實現要素：

　　本實用新型目的是，提出一種單機雙系統除濕空調器及控制方法，基于房間在潮濕(并非高溫)季節熱負荷比較小，但需要再熱量的特點，將室內換熱器分為兩個部分，并使空調由兩個制冷循環組成，這樣在潮濕季節，一個循環為制冷循環，可以去除空氣中的水分，另一個循環為制熱循環，可以為空調器出風再熱，便可以在潮濕季節實現除濕空調，另外，南方地區的初春的潮濕季節，空調后房間溫度比較比較低時，可以通過減小室外送風量來調高房間溫度；在夏季，兩個循環都進行制冷循環，滿足夏季的降溫要求；在冬季兩個循環都進行制熱循環；熱泵加溫。

　　本實用新型的技術方案是，一種單壓縮機雙系統除濕空調器，包括壓縮機(1)、1#即第一四通換向閥(5)、2#即第二四通換向閥(6)、1#即第一節流裝置(31)、2#即第二節流裝置(32)、室內風扇(7)、1#即第一室內換熱器(21)、2#即第二室內換熱器(22)、室外風扇(8)、雙路換熱器(4)及其1#即第一盤管(9)和2#即第二盤管(10)；雙系統除濕空調器包括兩個熱泵系統：第一熱泵系統(冷暖型空調機組)由壓縮機(1)、1#四通換向閥(5)、雙路換熱器(4)、1#盤管(9)、1#節流裝置(31)、1#室內換熱器(21)依次連接構成；第二熱泵系統由壓縮機(1)、2#四通換向閥(6)、雙路換熱器(4)、2#盤管(10)、2#節流裝置(32)、2#室內換熱器(22)依次連接構成；室內風機(7)和室外風機(8)或冷卻水源分別置于室內換熱器(21)雙路換熱器(4)側部進行強制熱量交換。

　　雙路換熱器(4)冷卻介質采用冷卻水源時為水環換熱器。室外風機(8)或冷卻水源雙路換熱器(4)位置進行強制熱量交換。

　　雙路換熱器(4)中包括1#盤管(9)和2#盤管(10)，且通過肋片緊密連接，以實現兩盤管之間的充分熱交換；

　　尤其是1#室內換熱器(21)和2#室內換熱器(22)并列設置，置于室內風扇的前端。

　　室外風機為調速風機。

　　單機雙系統除濕空調器及控制方法，第一四通換向閥(5)使第一熱泵系統處于制冷模式，使第一熱泵系統實現制冷運行，與此同時，第二四通換向閥(6)處于制熱模式，使第二熱泵系統實現制熱運行；兩者綜合，實現除濕空調器的除濕空調功能。此時如果調節室外風機風量控制房間的溫度，當風量或冷卻水量減少時，房間溫度升高；

　　第二四通換向閥(6)處于制冷模式，使第二熱泵系統實現制冷運行，與此同時，第一四通換向閥(5)處于制熱模式，使第一熱泵系統實現制熱運行，此時室外風機或水泵不工作，房間實現升溫最大除濕功能；

　　第一和第二四通換向閥均處于制冷模式，使第一熱泵系統和第二熱泵系統均實現制冷運行，實現除濕空調器的制冷功能；

　　第一和第二四通換向閥均處于制熱模式，使第一熱泵系統和第二熱泵系統均實現制熱運行，實現除濕空調器的制熱功能。

　　有益效果：只采用一只壓縮機(1)構成兩套熱泵系統(冷暖型空調機組)，并采用1#四通換向閥(5)、2#四通換向閥(6)兩個四通換向閥，巧妙的調節兩個熱泵系統的致冷或加熱，空調器實現除濕空調功能，此除濕功能，利用冷凝熱進行再熱，可以解決南方梅雨季節房間的潮濕問題。更廣泛的可以用于小余熱地下工程的空調問題。從而使室內溫濕度控制既方便高效又系統制造成本低、運行成本均低，可能滿足室內的純除濕、升溫除濕等功能。本實用新型是一種新型可調溫新型水環熱泵除濕機，一方面增加機組的除濕空調功能，另一方面還能實現升溫除濕功能，同時不增大室內機的體積和送風機的壓頭，并通過簡單可靠地轉化便能實現制冷、制熱工況和除濕空調工況及升溫除濕工況的轉換與調溫控制，同時也可以實現水環。

　　附圖說明

　　圖1為本實用新型結構示意圖。

　　圖2為本實用新型水環冷卻裝置的結構示意圖。

　　具體實施方式

　　如圖所示，圖1-2中部件：壓縮機(1)、1#四通換向閥(5)、2#四通換向閥(6)、1#節流裝置(31)、2#節流裝置(32)、室內風扇(7)、1#室內換熱器(21)、2#室內換熱器(22)、室外風扇(8)、雙路換熱器(4)及其1#盤管(10)和2#盤管(9)組成。該除濕空調機由兩個熱泵系統組成：第一熱泵系統由壓縮機(1)、1#四通換向閥(5)、雙路換熱器(4)、1#盤管(9)、1#節流裝置(31)、1#室內換熱器(21)、室內風機(7)和室外風機(8)構成；第二熱泵系統由壓縮機(1)、2#四通換向閥(6)、雙路換熱器(4)、2#盤管(10)、2#節流裝置(32)、2#室內換熱器(22)、室內風機(7)和室外風機(8)。壓縮機(1)并聯的連接1#四通換向閥(5)、2#四通換向閥(6)的致冷劑輸出端口，但又是串聯在兩個熱泵系統中。

　　該除濕空調機由兩個熱泵系統組成：第一熱泵系統由壓縮機(1)、1#四通換向閥(5)、雙路換熱器(4)、1#盤管(9)、1#節流裝置(31)、1#室內換熱器(21)、室內風機(7)和室外風機(8)構成；第二熱泵系統由壓縮機(1)、2#四通換向閥(6)、雙路換熱器(4)、2#盤管(10)、2#節流裝置(32)、2#室內換熱器(22)、室內風機(7)和室外風機(8)構成。當兩個熱泵系統的四通換向閥均處于制冷模式，則空調器實現制冷功能；當兩個系統的四通換向閥均處于制熱模式，則空調器實現制熱功能；當兩個系統中的四通換向閥一個處于制熱模式，另一個處于制冷模式時，空調器實現除濕空調功能，此功能，利用冷凝熱進行再熱，可以解決南方梅雨季節房間的潮濕問題。

　　1#即第一四通換向閥使第一熱泵系統處于制冷模式，使第一熱泵系統實現制冷運行，與此同時，2#即第二四通換向閥處于制熱模式，使第二熱泵系統實現制熱運行；兩者綜合，實現除濕空調器的除濕空調功能。

　　1#四通換向閥處于制冷模式，使第一熱泵系統實現制冷運行，與此同時，2#四通換向閥處于制熱模式，使第二熱泵系統實現制熱運行，此時如果調節室外風機8風量控制房間的溫度，當風量減少時，房間溫度升高，當室外風機不工作時，房間可以實現升溫最大除濕功能，第一熱泵系統散熱量最低。

　　1#和2#四通換向閥均處于制冷模式，使第一熱泵系統和第二熱泵系統均實現制冷運行，實現除濕空調器的制冷功能。

　　1#和2#四通換向閥均處于制熱模式，使第一熱泵系統和第二熱泵系統均實現制熱運行，實現除濕空調器的制熱功能。

　　所屬領域的普通技術人員應當理解：以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
