一種無窗地下儲藏室的除濕裝置的制作方法

　　本發明涉及除濕技術領域，具體是一種無窗地下儲藏室的除濕裝置。

　　背景技術：

　　儲藏室是指供居住者存儲生活用品、生產工具、糧食和雜物等的套內空間及與住宅毗鄰的房間。現代人的住房面積有限，儲藏室通常是在房屋的地下室，然而地下室的儲藏室通常沒有窗戶，空氣流通不暢，并且伴隨著潮濕等各種問題，因此就需要涉及除濕的裝置。

　　除濕通常的三種方法是：靜態固體吸附劑吸附除濕方法，制冷冷凝除濕方法和動態固體吸附除濕方法。其中最經濟有效，適宜大面積除濕的就是動態固體吸附除濕方法。

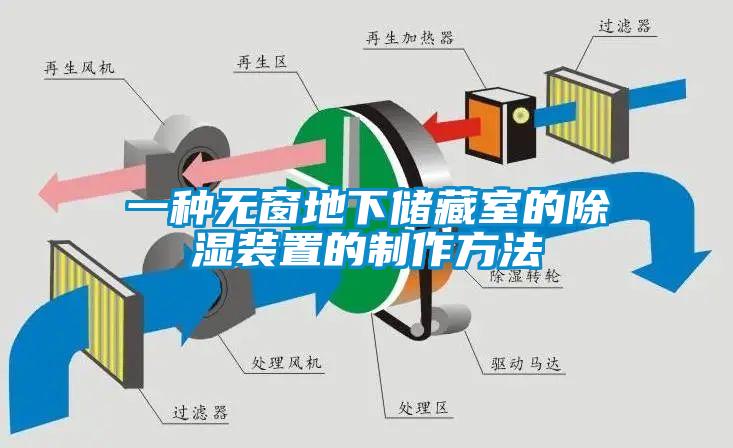

　　動態固體吸附除濕方法基本原理是在應用固體吸附劑進行吸濕的過程中同步對吸濕后的吸附劑進行再生脫水處理，使固體吸附劑循環使用，整個吸濕工作可以連續進行。既克服了靜態固體吸附不能連續除濕而制冷冷凝除濕再低溫低濕情況下無能為力的缺點，卻兼有可再低溫低濕的要求下可連續穩定、大除濕量工作的優點。

　　中國專利（公告號：cnu）公開了一種帶有熱泵的除濕裝置，包括除濕裝置本體，所述除濕裝置本體的底面安裝有可剎滾輪,可剎滾輪有四個，所述除濕裝置本體的一側安裝有推手，所述除濕裝置本體的后端面安裝有電源接口，所述除濕裝置本體的前端面安裝有導熱片，所述導熱片的前端面安裝有散熱器，所述散熱器的內部安裝有散熱片，所述除濕裝置本體的內部安裝有抽風機，所述抽風機的一側安裝有潮濕空氣進口，所述抽風機的另一側安裝有潮濕空氣出口，所述潮濕空氣進口的內部安裝有過濾器甲，所述潮濕空氣出口的一端安裝有壓縮機，所述壓縮機的一側安裝有水管甲。但是該裝置的各個部件都需要長時間運轉，耗能較高，因此需要對該裝置進行改進。

　　技術實現要素：

　　本發明提供一種無窗地下儲藏室的除濕裝置，解決了上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種無窗地下儲藏室的除濕裝置，包括除濕箱，除濕箱的左側壁中部設有抽氣泵，所述除濕箱的左側設有第一隔板，第一隔板與除濕箱左側壁之間設有過濾板，除濕箱的左側上部設有第一驅動電機，第一驅動電機的輸出軸固定連接第一帶輪，第一帶輪通過第一皮帶連接第二帶輪，第二帶輪固定連接轉軸的右端，轉軸的中部設有曲柄，曲柄的中部轉動連接支撐桿的上端，支撐桿的下端轉動連接滑動桿的上端，滑動桿的下端設有壓板，所述第一隔板的中部設有連接頭，連接頭的右側設有除濕管，所述除濕箱的右側上部設有第二驅動電機，第二驅動電機的輸出軸固定連接第三帶輪，第三帶輪通過第二皮帶連接第四帶輪，第四帶輪固定連接轉動桿的右端，轉動桿的中部設有除濕盤，除濕盤的中部設有第二隔板，除濕盤的上下兩側設有接口，所述除濕盤的上部左側設有高溫發生裝置，除濕盤的上部右側設有冷凝器。

　　作為本發明的一種優選技術方案，所述除濕箱的下表面左右兩側設有支撐腿，支撐腿的下端設有墊塊。

　　作為本發明的一種優選技術方案，所述壓板與過濾板之間設有吸水海綿。

　　作為本發明的一種優選技術方案，所述壓板的上表面左右兩側設有導向桿，導向桿滑動連接除濕箱的上部。

　　作為本發明的一種優選技術方案，所述除濕箱的上表面左側設有第一固定座，第一固定座的上部轉動連接轉軸的左右兩側。

　　作為本發明的一種優選技術方案，所述除濕箱的左側壁下部設有第一排水口。

　　作為本發明的一種優選技術方案，所述除濕盤的內部設有固體吸附劑。

　　作為本發明的一種優選技術方案，所述除濕箱的上表面右側設有第二固定座，第二固定座的上部轉動連接轉動桿的兩端。

　　作為本發明的一種優選技術方案，所述除濕管的下部設有儲水槽。

　　作為本發明的一種優選技術方案，所述儲水槽的下部設有第二排水口。

　　本發明具有以下有益之處：

　　本發明適用于一種無窗地下儲藏室的除濕裝置，通過在裝置中設置除濕盤實現動態固體吸附除濕的功能，在正常濕度要求較低的狀態時，只需要啟動抽氣泵以及間歇性的啟動第一驅動電機即可，耗能較小，當對于濕度要求較高時，可以啟動整個裝置，并且本裝置采用的是動態固體吸附除濕的除濕方法，固體吸附劑循環使用，對于能量的損耗依然較低，并且保證了除濕的效果，因此適宜推廣使用。

　　附圖說明

　　為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

　　圖1為一種無窗地下儲藏室的除濕裝置的結構示意圖。

　　圖2為一種無窗地下儲藏室的除濕裝置的主視圖。

　　圖3為一種無窗地下儲藏室的除濕裝置中除濕盤的結構示意圖。

　　圖4為一種無窗地下儲藏室的除濕裝置中除濕盤的主視圖。

　　圖5為一種無窗地下儲藏室的除濕裝置中除濕盤的內部結構示意圖。

　　圖中：1、墊塊；2、支撐腿；3、除濕箱；4、第一排水口；5、過濾板；6、抽氣泵；7、壓板；8、導向桿；9、滑動桿；10、第一固定座；11、支撐桿；12、轉軸；13、曲柄；14、第二帶輪；15、第一皮帶；16、第一帶輪；17、第一驅動電機；18、除濕管；19、連接頭；20、儲水槽；21、第二排水口；22、除濕盤；23、第二固定座；24、轉動桿；25、第四帶輪；26、第三帶輪；27、第二皮帶；28、第二驅動電機；29、冷凝器；30、高溫發生裝置；31、接口；32、第二隔板；33、第一隔板。

　　具體實施方式

　　下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

　　實施例一

　　請參閱圖1-5，一種無窗地下儲藏室的除濕裝置，包括除濕箱3，除濕箱3的下表面左右兩側設有支撐腿2，支撐腿2的下端設有墊塊1，除濕箱3的左側壁下部設有第一排水口4，除濕箱3的左側壁中部設有抽氣泵6，所述除濕箱3的左側設有第一隔板33，第一隔板33與除濕箱3左側壁之間設有過濾板5，除濕箱3的左側上部設有第一驅動電機17，第一驅動電機17的輸出軸固定連接第一帶輪16，第一帶輪16通過第一皮帶15連接第二帶輪14，第二帶輪14固定連接轉軸12的右端，除濕箱3的上表面左側設有第一固定座10，第一固定座10的上部轉動連接轉軸12的左右兩側，轉軸12的中部設有曲柄13，曲柄13的中部轉動連接支撐桿11的上端，支撐桿11的下端轉動連接滑動桿9的上端，滑動桿9的下端設有壓板7，壓板7與過濾板5之間設有吸水海綿，壓板7的上表面左右兩側設有導向桿8，導向桿8滑動連接除濕箱3的上部，所述第一隔板33的中部設有連接頭19，連接頭19的右側設有除濕管18。

　　所述除濕箱3的右側上部設有第二驅動電機28，第二驅動電機28的輸出軸固定連接第三帶輪26，第三帶輪26通過第二皮帶27連接第四帶輪25，第四帶輪25固定連接轉動桿24的右端，除濕箱3的上表面右側設有第二固定座23，第二固定座23的上部轉動連接轉動桿24的兩端，轉動桿24的中部設有除濕盤22，除濕盤22的內部設有固體吸附劑，除濕盤22的中部設有第二隔板32，除濕盤22的上下兩側設有接口31，所述除濕盤22的上部左側設有高溫發生裝置30，除濕盤22的上部右側設有冷凝器29。

　　實施例二

　　請參閱圖1，本實施例的其它內容與實施例一相同，不同之處在于：所述除濕管18的下部設有儲水槽20，儲水槽20的下部設有第二排水口21。由于濕度較大的空氣在經過除濕管18時會遇冷形成水滴附著在除濕管18的內壁中，此時就可以在除濕管18的下部設置儲水槽20用于收集這些水滴，并且通過第二排水口21將這些水滴排出裝置外部。

　　本發明在實施過程中，當對于儲藏室的濕度要求較低時，此時可以僅僅啟動抽氣泵6，抽氣泵6將儲藏室中的濕潤空氣抽入除濕箱3的左側，進入到吸水海綿中，此時吸水海綿對于空氣中的水份進行吸附，并且空氣中的粉塵顆粒也可以進行過濾，完成吸水后的空氣經過連接頭19進入到除濕管18中，并且通過除濕管18的右側排出裝置外部，長時間運轉后，吸水海綿中的水份較多，此時可以啟動第一驅動電機17，第一驅動電機17的輸出軸通過皮帶傳動帶動轉軸12轉動，轉軸12帶動曲柄13轉動，曲柄13通過支撐桿11帶動滑動桿9轉動，從而使得壓板7上下移動，通過壓板7不斷的擠壓吸水海綿，從而將吸水海綿中的水分?jǐn)D出，水分落在過濾板5的下部，可以通過第一排水口4排出。

　　當對于儲藏室中的濕度要求較高時，此時可以如同上一步驟的做法，啟動抽氣泵6，將濕潤的空氣抽入除濕管18中，此時濕潤的空氣首先通過除濕盤22左側下部的接口31進入除濕盤22的下部，與除濕盤22中的固體吸附劑接觸，固體吸附劑將空氣中的水分吸收，干燥的空氣通過除濕盤22的右側下部的接口31排出，并且此時，裝置上部的高溫發生裝置30的輸出端與除濕盤22的左側上部的接口31連接，從而高溫加熱除濕盤22上部的固體吸附劑，固體吸附劑中的水分被蒸發，通過除濕盤22右側上部的接口31進入到冷凝器29中，冷卻成液體的水等待排出，工作一段時間之后，除濕盤22下部的固體吸附劑的水分增大，此時可以啟動第二驅動電機28，第二驅動電機28通過皮帶傳動帶動除濕盤22轉動，從而使得除濕盤22轉動180°，此時下部水分較大的固體吸附劑置于裝置的上部，通過高溫發生裝置30和冷凝器29對于這些固體吸附劑進行除水，而剛剛在上部完成除水的固體吸附劑轉動到下部，用于對于空氣中的水分進行除濕，從而使得本裝置可以連續使用；本發明適用于一種無窗地下儲藏室的除濕裝置，通過在裝置中設置除濕盤22實現動態固體吸附除濕的功能，在正常濕度要求較低的狀態時，只需要啟動抽氣泵6以及間歇性的啟動第一驅動電機17即可，耗能較小，當對于濕度要求較高時，可以啟動整個裝置，并且本裝置采用的是動態固體吸附除濕的除濕方法，固體吸附劑循環使用，對于能量的損耗依然較低，并且保證了除濕的效果，因此適宜推廣使用。

　　對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
